Filtro padrão Y de flange padrão API

O filtro tipo flange Y é um dispositivo de filtragem necessário para válvulas de controle hidráulico e produtos mecânicos que são propensos a entupimento. É um dispositivo indispensável para séries de dutos que transportam meios.

Informe-se Agora Próximo Produto

Descrição do produto

O filtro tipo Y é geralmente instalado na extremidade de entrada das válvulas de controle, válvulas redutoras de pressão, válvulas de alívio de pressão e outros equipamentos para eliminar impurezas no meio e evitar que impurezas granulares entrem no canal e causem entupimento, de modo a proteger os acessórios na tubulação do equipamento contra desgaste e entupimento.

Principais características do produto:

Faixa de tamanho	1-1/4" - 24" (DN40-DN600)
Faixa de pressão	150 libras ~ 600 libras
Fim da conexão	RF, BW, RTJ, FM
Material Principal	WCB, WCC, LCB, LCC, GGG50, GGG40, CF8, CF8M, 2205, aço inoxidável duplex etc.
Design e Fabricação	BS1873
Cara a cara	ASME B16.10
A conexão termina	ASME B16.5 e ASME B16.47A
Teste e Inspeção	API598
Aplicativos	Tratamento de água, petróleo e gás, indústrias químicas e farmacêuticas, construção e água industrial

Principal vantagem do produto:

1) Estrutura compacta e tamanho pequeno;

2) Baixa resistência ao fluxo;

3) Instalação flexível;

4) Fácil manutenção;

Especificações Técnicas:

Filtro padrão Y de flange padrão API

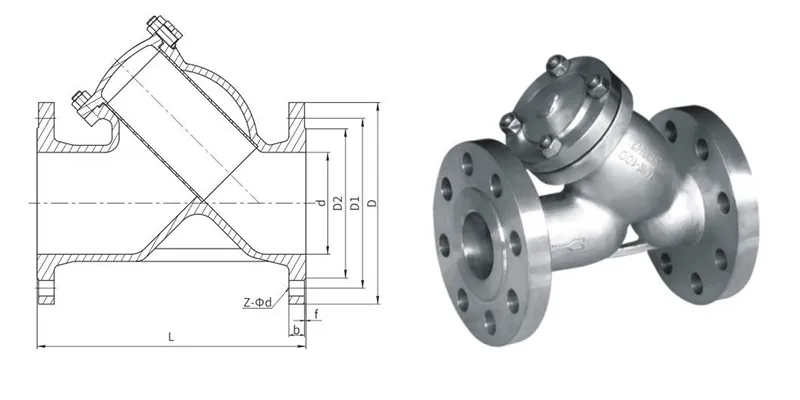

Dimensão Principal:

CLASSE 150LB (Unidade:mm)
NPS	eu	d	D	D1	D2	b	z-d
1-1/4"	178	32	115	88.9	64	14.5	4-15
1-1/2"	181	40	125	98.5	73	15	4-15
2"	200	50	150	120.5	92	16	4-19
2-1/2"	248	65	180	139.5	105	18	4-19
3"	256	80	190	152.5	127	19	4-19
4"	308	100	230	190.5	157	24	8-22
6"	470	150	280	241.5	261	26	8-22
8"	543	200	345	298.5	270	29	8-22
10"	661	250	405	362	324	30	12-25
12"	759	300	485	432	381	32	12-25

CLASSE300LB(Unidade:mm)
NPS	eu	d	D	D1	D2	b	z-d
1-1/4"	258	32	135	98.5	64	19	4-19
1-1/2"	261	40	156	114.5	73	21	4-22
2"	245	50	165	127	92	23	8-19
2-1/2"	270	65	190	149	105	26	8-22
3"	305	80	210	168.5	127	29	8-22
4"	369	100	254	200	157	32	8-22
6"	491	150	318	270	261	37	12-22
8"	594	200	381	330	270	41	12-25
10"	696	250	444	387.5	324	48	16-29
